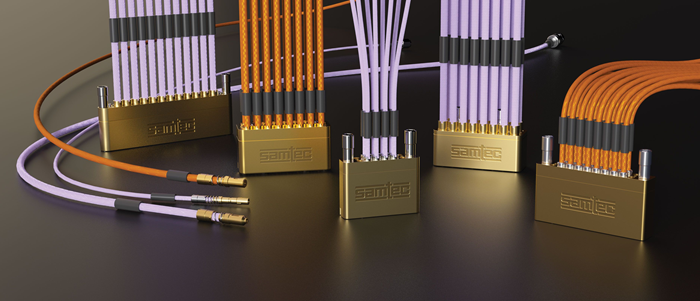

Samtec представила высокочастотную тестовую сборку Bulls Eye BE130. Компактная конструкция с высокой плотностью подключений рассчитана на измерения до 130 ГГц и позволяет уменьшить оценочные платы и сократить длину печатных проводников.
Основные характеристики BE130:
- работа без возбуждения паразитных мод до 130 ГГц;
- совместимость с измерительным оборудованием на разъемах 1,0 мм как более доступная альтернатива системам 0,8 и 0,5 мм;
- низкие вносимые потери и полоса для приложений со скоростью свыше 448 Гбит/с;
- фазо- и амплитудно-стабильный кабель Nitrowave;
- одно- и двухрядные конфигурации;
- поддержка линий Microstrip/CPW и Stripline на печатной плате;
- стандартный импеданс 50 Ом.
Платформа Bulls Eye использует беспаечное компрессионное крепление блока рядом с тестируемым SerDes. Такое расположение сокращает длину трасс и упрощает подготовку измерений. Доступны разные посадочные места и плотность позиций, а также подбор кабелей по фазе с допусками 0,5, 1, 2 или 5 пс.
Для подключения к измерительному оборудованию предлагаются интерфейсы 1,00, 1,35, 1,85, 2,40 и 2,92 мм. BE130 впервые показали на IMS 2026 как решение для тестирования радиочастотных устройств, межкристальных соединений, систем ИИ и машинного обучения, высокопроизводительных вычислений и скоростной передачи данных.

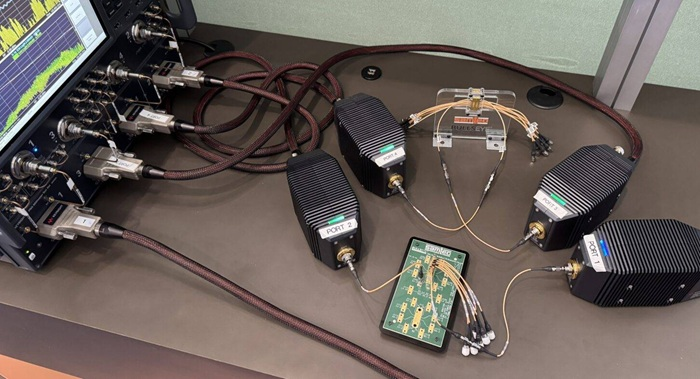

В первой демонстрации вертикальную кабельную сборку установили на оценочную плату и подключили к векторному анализатору цепей Keysight с частотными расширителями N5295AX03 до 125 ГГц. Стенд использовали для проверки повторяемости измерений и целостности сигнала на сверхвысоких частотах.
Как и другие решения Bulls Eye, BE130 допускает замену отдельных кабелей в полевых условиях без замены всей сборки. Для фазосогласованных пар заявлена точность до 0,5 пс.
Samtec также показала ранний прототип низкопрофильной версии до 130 ГГц. Он позволяет проводить сквозное тестирование соединителей без печатной платы между интерфейсами и тем самым отделять характеристики кабеля от влияния платы. В демонстрации прототип сохранял ровную характеристику вносимых потерь, низкие обратные потери и стабильную работу во всем диапазоне миллиметровых волн.
Оба стенда использовали фирменные коаксиальные кабели Nitrowave, рассчитанные на сохранение фазовых и амплитудных характеристик при изгибе. Конструкция BE130 должна минимизировать вносимые потери во всей рабочей полосе.
