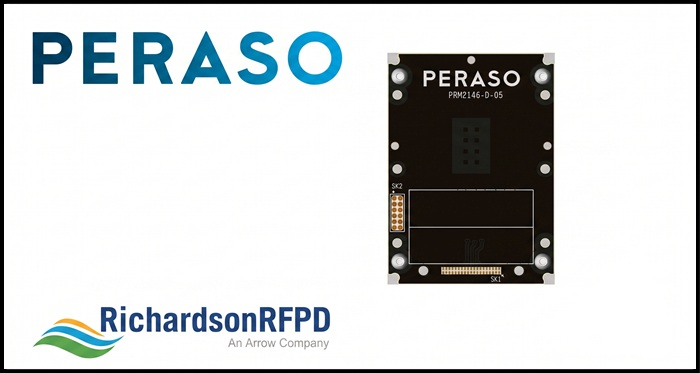

Richardson RFPD, входящая в Arrow Electronics, начала поставки оценочного комплекта Peraso EVK-PRM2146X-D. Он предназначен для испытаний и прототипирования беспроводных систем диапазона 60 ГГц на основе двухполяризационной фазированной антенной решетки.
В основе комплекта лежит PRM2146X-D — первый модуль семейства Peraso Perspectus с поддержкой двух поляризаций. Он работает с горизонтальной и вертикальной поляризацией и позволяет переключаться между ними во время работы. Это помогает сохранять связь при изменении ориентации антенны из-за движения устройства или особенностей установки.
В комплект входят:
- двухполяризационный модуль PRM2146X-D на 60 ГГц;
- плата-переходник PER6145;
- радиатор;
- источник питания;
- крепление на штатив для лабораторной установки.
PRM2146X-D построен на чипсете Peraso X720 для фазированных решеток IEEE 802.11ad. Чипсет объединяет процессор базовой полосы и мощный миллиметровый трансивер с формированием луча. Встроенная RFIC PRS1165 содержит 16 радиочастотных трактов и поддерживает все шесть каналов WiGig в диапазоне от 57 до 71 ГГц.
В печатную плату модуля интегрирована восьмиэлементная двухполяризационная фазированная антенная решетка. Она рассчитана на весь диапазон IEEE 802.11ad и может работать самостоятельно либо с параболическим отражателем, если требуется увеличить дальность или получить более направленную радиолинию.
Процессор базовой полосы PRS4601 B2E реализует уровни MAC и PHY стандарта IEEE 802.11ad. Поддерживаются сети «точка — точка» и «точка — многоточка», а интерфейс USB 3.0 служит для передачи данных и управления системой.
Сочетание двух поляризаций, формирования луча, высокой мощности передатчика и полной реализации IEEE 802.11ad позволяет использовать EVK-PRM2146X-D для быстрой проверки высокопроизводительных 60-ГГц радиосистем в динамических сетевых сценариях.
