HAROGIC представила компактный встраиваемый ВЧ-передатчик T1060, который объединяет широкополосный генератор сигнала, вычислительный модуль, воспроизведение сигналограмм и сетевое управление. Прибор работает в диапазоне от 10 МГц до 6 ГГц с полосой до 100 МГц и рассчитан на генерацию пользовательских сигналов, имитацию сценариев беспроводной связи, дистанционные ВЧ-испытания и интеграцию в системы.
Компактная платформа для автономной работы

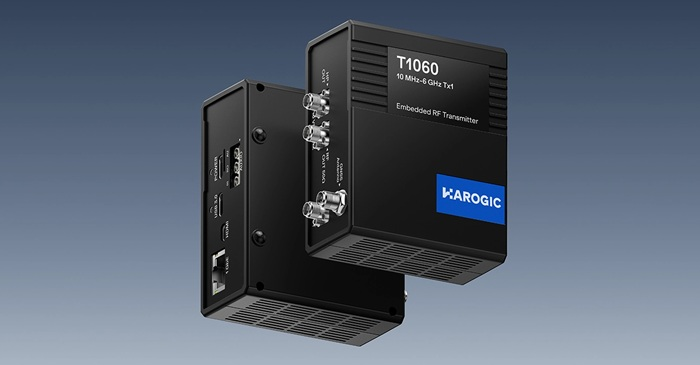

При размерах 86 × 77 × 36 мм и массе 281 г в T1060 помещены передающий ВЧ-тракт, FPGA, ЦАП, память для сигналограмм, средства синхронизации и встроенный компьютер на базе Raspberry Pi 5. Передатчиком можно дистанционно управлять через интерфейс 1 GbE или использовать его автономно, запуская сохранённые в локальной памяти сигналограммы, сценарии и приложения.
Фазовый шум достигает −124 дБн/Гц при отстройке 10 кГц от несущей 1 ГГц. Выходная мощность в зависимости от частоты регулируется от уровня не выше −100 дБм до 7–14 дБм, а опциональная версия средней мощности обеспечивает не менее 25 дБм. При выходной мощности 0 дБм типовой уровень гармоник не превышает −50 дБн, погрешность амплитуды укладывается в 2 дБ.
Воспроизведение широкополосных сигналов и открытые средства разработки
В T1060 установлен 16-разрядный ЦАП с частотой дискретизации IQ-сигналов до 125 Мвыб/с. Воспроизведение из памяти FPGA поддерживает полосу до 100 МГц и использует буфер объёмом 128 Мбайт. Непрерывная передача IQ-данных со стороны Raspberry Pi 5 доступна в полосе до 50 МГц. Такая схема позволяет воспроизводить короткие переходные и широкополосные сигналы, а также более длительные сигналограммы с динамическим обновлением.
Программа HAROGIC SGStudio служит для настройки прибора, генерации сигналов и воспроизведения пользовательских сигналограмм. Единый API позволяет встраивать передатчик в программы на C/C++, C#, Python, MATLAB, Qt, LabVIEW и GNU Radio под Windows и Linux, сохраняя уже используемые процессы испытаний и автоматизации.
Дистанционные и распределённые ВЧ-испытания
T1060 рассчитан на распределённые системы и работу без постоянного присутствия оператора. Сигналограммы и задания хранятся локально, поэтому заранее настроенные операции могут продолжаться при временной недоступности внешней сети. Интерфейсы 1 GbE, опорной частоты и AUXIO предназначены для дистанционно управляемых комплексов, стационарных установок и OEM-интеграции.
Среди заявленных применений — воспроизведение пользовательских сигналов, синхронизированная имитация сценариев беспроводной и радиолокационной обстановки, а также дистанционная передача ВЧ-сигналов. Несколько узлов могут согласованно запускать тестовые воздействия по сетевым триггерам, опорной частоте или сигналам GNSS, уменьшая зависимость от централизованной передачи данных в реальном времени.
Запись в поле и воспроизведение в лаборатории
Передатчик может работать совместно со встраиваемыми ВЧ-приёмниками HAROGIC серии R1000. Записанные в полевых условиях сигналы импортируются в T1060 и воспроизводятся в лаборатории. Так можно выстроить единый процесс от полевой записи и лабораторного воспроизведения до регрессионных испытаний алгоритмов и интеграционного тестирования системы, повторяя реальные условия для проверки изменений в системе или алгоритмах.
По замыслу HAROGIC, объединение генератора ВЧ-сигналов, обработки сигналограмм, встроенного компьютера и сетевого управления в одном узле должно связать лабораторные приборы с развёртываемыми на объектах испытательными системами. Архитектура T1060 рассчитана на то, чтобы упростить развёртывание и переносить процессы разработки и проверки в рабочую среду без полной перестройки испытательного комплекса.
