Garlock, входящая в Enpro, представила низкопотерный диэлектрический материал WavePro для антенн, линз и дискретных RF/mmWave-компонентов. Компания делает ставку на сочетание электрических и механических свойств, от которых напрямую зависят размеры антенны, её полоса пропускания и общий конструктив.
Ключевая идея проста: чем выше диэлектрическая проницаемость материала, тем короче эффективная длина волны внутри структуры, а значит антенну можно сделать физически меньше. В базовой microstrip patch antenna использование диэлектрика с Dk 10,8 даёт уменьшение площади патча на 68% по сравнению с материалом с Dk 3,0. Для WavePro заявлены значения Dk вплоть до 15, а более высокие варианты доступны под заказ в виде образцов.
Под разные архитектуры антенн предусмотрены разные форматы материала. Для dielectric resonator antennas он поставляется в виде блоков, цилиндров и кастомных трёхмерных форм. Для patch- и stacked patch-антенн материал доступен в стандартных и специальных панелях, рассчитанных на серийное производство с контролем толщины и однородности.
На полосу patch-антенн заметно влияет толщина подложки: с её ростом полоса увеличивается почти линейно. Garlock указывает возможность выпускать панели толщиной до 375 mils, то есть 0,375 дюйма, чтобы настраивать полосу уже геометрией самого материала.
WavePro также рассчитан на многослойные lens-антенны, где в одной структуре сочетаются материалы с разными значениями Dk. В radome-применениях материал можно формовать под конформные поверхности, а при использовании в роли superstrate его механическая прочность позволяет отказаться от дополнительной backing-основы.
Кроме самих антенных структур, материал предлагается как эталонный диэлектрик для калибровки и тестирования, где важны жёсткие производственные допуски и воспроизводимые диэлектрические свойства. Также компания упоминает медицинские imaging-приложения, включая phantom-структуры и даже анатомические формы вроде сердца или мозга для имитации заданных диэлектрических условий.

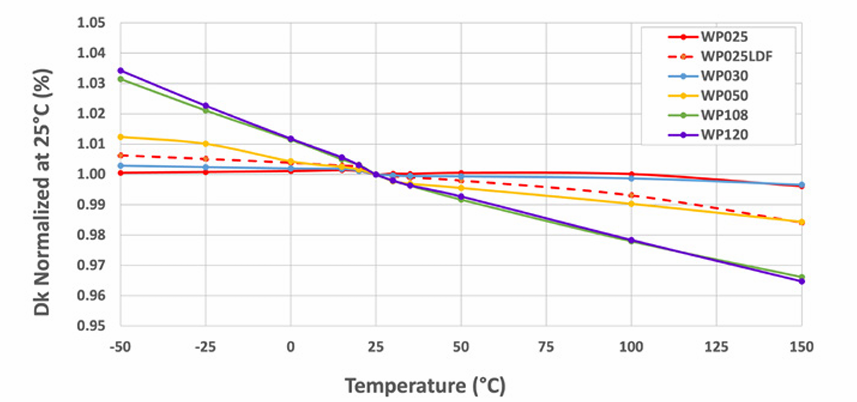

По составу WavePro — это керамически наполненный PTFE-диэлектрик. Компания пишет о низком loss factor, механической и термической стабильности, минимальном фазовом сдвиге при изменении частоты и температуры, а также о согласованности характеристик внутри панели и между разными партиями. Верхняя заявленная частота применения — до 110 ГГц.
Семейство WavePro охватывает значения диэлектрической проницаемости примерно от 2,5 до 20,4, а tanδ зависит от конкретной рецептуры. За счёт фирменной PTFE-формулы и контроля производства Garlock может делать материалы с одним Dk, многослойные панели с разными Dk и объёмные 3D-детали с заданным диэлектрическим профилем.
В эту же линейку входят плоские панели, ламинаты, изогнутые и конформные поверхности, однородные трёхмерные формы и многослойные 3D-структуры. Компания перечисляет цилиндры, прямоугольные трубы, диски, крупные блоки и build-to-print детали.
WavePro может поставляться как чистая диэлектрическая подложка или как меднённый laminate для PCB-дизайна. В чистом виде материал совместим с разными процессами металлизации, включая metallic ink, printing, screen printing, cladding, plating и vapour deposition. За счёт механической прочности на нём можно крепить и дополнительные элементы вроде штампованных деталей.
Для RF-инженеров это интересная новость не только из-за “ещё одного материала”. На частотах mmWave борьба часто идёт уже за миллиметры, допуски и повторяемость. Если производитель действительно умеет стабильно держать профиль Dk, потерь и геометрии в 3D-форматах, такие материалы становятся не просто подложкой, а частью самой антенной и RF-архитектуры.
