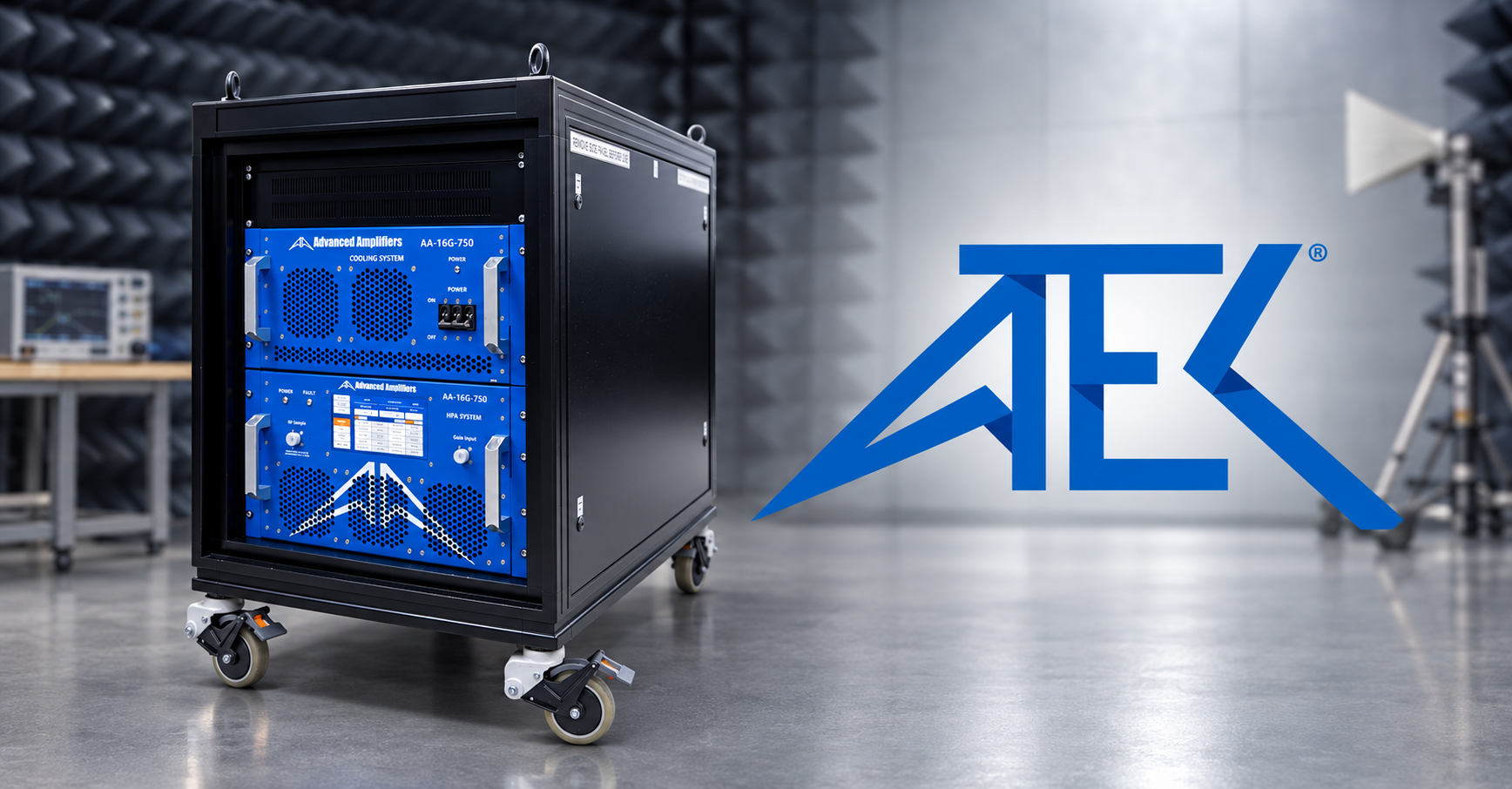

Advanced Test Equipment Corporation (ATEC), поставщик услуг проката, продажи и калибровки контрольно-измерительного оборудования, предложила в аренду твердотельный усилитель мощности Advanced Amplifiers AA-16G-750. Прибор работает в диапазоне от 1 до 6 ГГц и обеспечивает минимальную выходную мощность в насыщении 750 Вт. Он предназначен для мощностных испытаний на электромагнитную совместимость (EMC), радиочастотные помехи (RFI), а также для проверки аппаратуры связи и оборонной электроники.
AA-16G-750 построен по линейной схеме класса A/AB и обеспечивает минимальный коэффициент усиления по мощности 59 дБ. Выходная мощность в точке компрессии P1dB составляет не менее 400 Вт. Усилитель поддерживает режим непрерывного сигнала (CW) и импульсную работу. Линейная архитектура рассчитана на разные форматы канальной модуляции, поэтому прибор можно применять как для усиления модулированных ВЧ-сигналов, так и для возбуждения непрерывной несущей.
Диапазон регулировки усиления составляет не менее 20 дБ; доступно местное и дистанционное управление. Максимальная неравномерность коэффициента усиления при постоянной входной мощности — 4,0 дБ пик-пик, а максимальное значение обратных потерь на входе — −10 дБ. Типовое значение интермодуляционных составляющих третьего порядка при двухтоновом сигнале составляет −30 дБн при мощности каждого тона 49 дБм и разносе 1 МГц. На номинальной выходной мощности типовой уровень гармоник равен −20 дБн, максимальный уровень негармонических побочных составляющих — −60 дБн.
Для работы в мощных испытательных установках предусмотрены схемы защиты и контроля. Максимально допустимая входная мощность составляет +10 дБм. Защита при рассогласовании нагрузки рассчитана на КСВ до 4:1 и снижает мощность при достижении заданного предела. В качестве опции доступен порт контроля с ответвлением −60 дБ и разъёмом N-типа «мама».
Усилитель питается от трёхфазной сети 180–240 В переменного тока частотой 47–63 Гц и при номинальной выходной мощности потребляет до 6,0 кВт. Система выполнена для установки в стойку; для интеграции в автоматизированные испытательные комплексы предлагаются дополнительные платформы дистанционного управления.
Диапазон 1–6 ГГц и высокая выходная ВЧ-мощность позволяют создавать напряжённость поля, необходимую для испытаний на устойчивость и восприимчивость к излучаемым помехам. Среди применений указаны испытания EMC и RFI, проверка аппаратуры связи, военной и аэрокосмической электроники, а также лабораторные исследования в радиочастотном диапазоне. Усилитель поддерживает испытания по IEC 61000-4-3, MIL-STD-461 RS103 и разделу 20 RTCA/DO-160.
ATEC предоставляет оборудование в аренду и на продажу, а также выполняет калибровку с аккредитацией ISO 17025. Компания работает с задачами EMC, RF, климатических, электрических и беспроводных испытаний и поставляет контрольно-измерительное оборудование более четырёх десятилетий.
